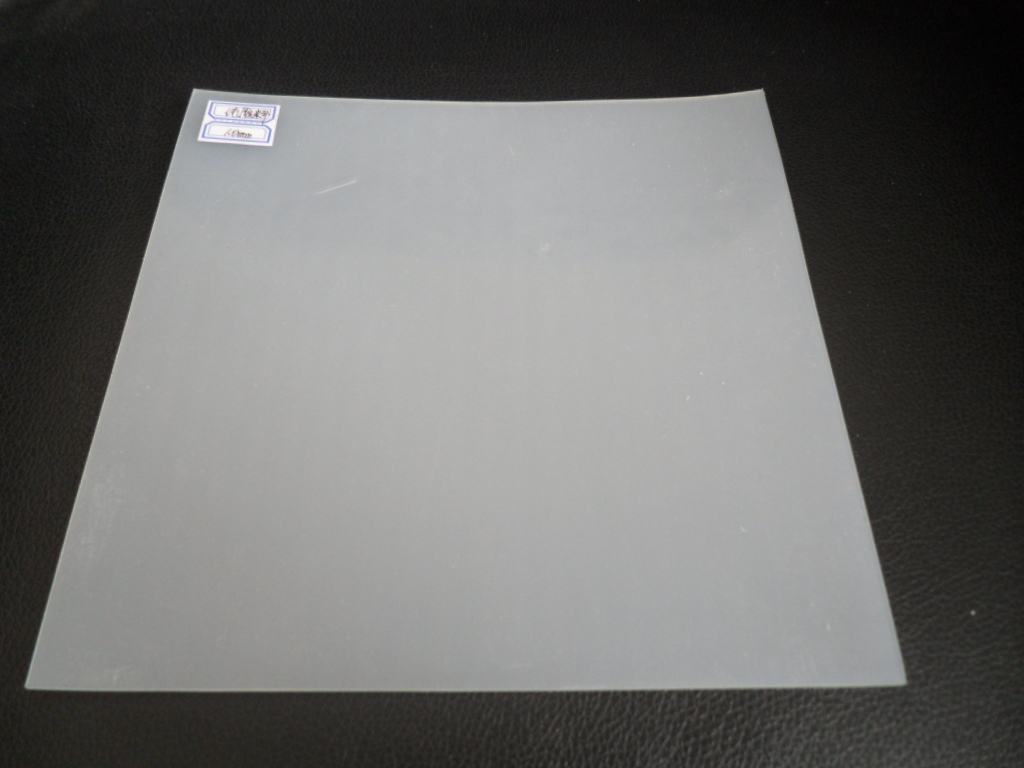

國內(nèi)外防滲應用的高分子化學塑料柔性土工膜具有復合強度高、排線脹系數(shù)小、抗穿刺強度高、耐老化性能好、適應環(huán)境溫度范圍寬、質(zhì)量穩(wěn)定等特點。
密度不應低于900kg/m3；破壞拉應力不應低于12MPa；斷裂伸長率不應低于300%；彈性模量在5℃時不應低于70MPa；抗凍性不應低于-60 ℃；聯(lián)接強度應大于母材；撕裂強度應不小于40N/mm；抗?jié)B強度應在 1.05 MPa水壓下48h不滲水；滲透系數(shù)應小于10~11cm/s。
復合土工膜是以織造布或非織造布為增強材料，以聚乙烯為抗?jié)B材料，采用熱融直壓工藝一次性形成的復合防滲材料。該材料多為一布一膜、兩布一膜構(gòu)造。

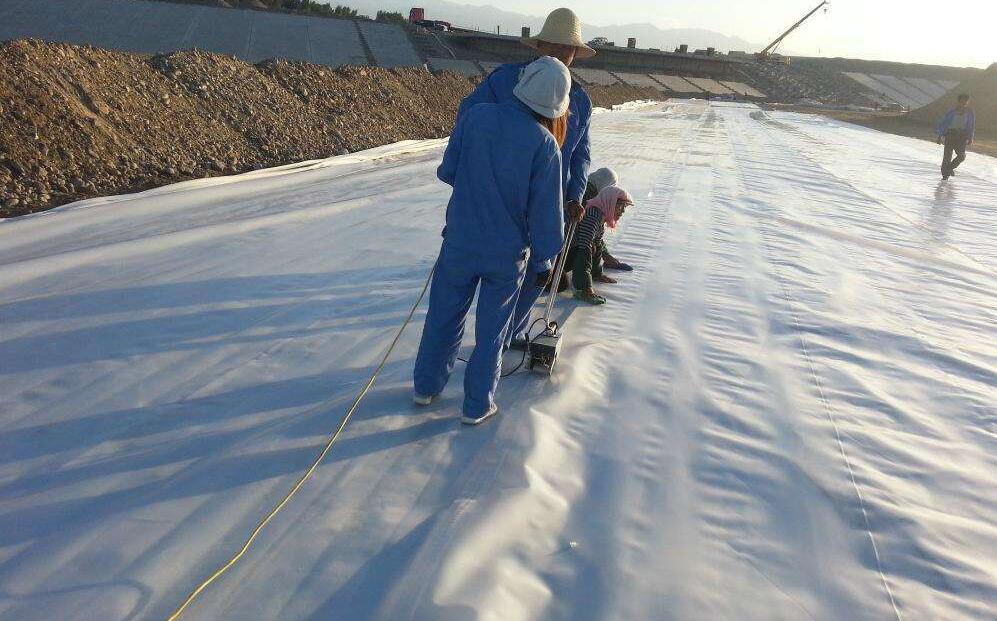

土工膜鋪設(shè)時，邊角處不應存有空隙，如果有空隙，應在施工過程中及時將其填平。根據(jù)鋪設(shè)場地含水率的具體情況，確定鋪放順序；遇有氣孔，應在氣泡處進行排氣，并將排氣處土工膜清理干凈，以便補貼。

土工膜鋪設(shè)應垂直于壩基方向結(jié)，搭頭壓邊應視具體情況確定，但搭接頭要以錯開500～1000mm為宜。鋪設(shè)土工膜時，搭接和壓邊應避開轉(zhuǎn)角、防滑槽等難以粘結(jié)操作的部位，搭接部位距轉(zhuǎn)角、防滑槽應大于1m，且同一截面的接頭交錯搭接應控制在50%以內(nèi)。
初期壩底土工膜沿縱向垂直鋪置，斜坡面亦垂直于縱向鋪置，土工膜的鋪設(shè)應從流水坡度的下坡開始向上坡鋪。對接土工膜時要保留一定余量，不允許拉伸土工膜，也不得有皺折存在，以保證周邊搭接寬度。
